Fonds à souder EN 10253-1
26 références. Cliquez sur un code article pour l’ajouter à votre demande de devis.
UTILISATIONS
Tous usages généraux dans les assemblages de tubes destinés au transport de fluides quand la pression est inférieure à 40 bars à température ambiante, ou à 30 bars à 200° C maximum.
MODE DE FABRICATION
Suivant norme NF A 49- 185
En acier
Rm ≥ 410 N/ mm2
Re ≥ 235 N/mm2
A ≥ 21%
Emboutis à chaud ou à froid à partir de produits plats laminés à chaud.
ETAT DE LIVRAISON
Avec bords d’équerre jusqu’au diamètre 139,7 et chanfreinés à 30° (± 1 mm) à partir du diamètre 159.

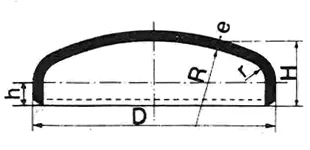

| GAMME DE FABRICATION | ||||||
|---|---|---|---|---|---|---|
| DIAMETRE EXTERIEUR | EPAISS. THEORIQUE | HAUT. DU BORD DROIT | HAUT. TOTAL INTERIEUR | MASSE THEO. UNIT. | CODES ARTICLES | |
| D (mm) | e (mm) | h (mm) | H (mm) | R (mm) | (Kg) | |
| 33,7 | 2,3 | 4 | 11 | 33,7 | 0,03 | 23001 |
| 38.0 | 2,6 | 4 | 11 | 38 | 0,03 | 23002 |
| 42,4 | 2,6 | 4 | 11 | 42,4 | 0,04 | 23003 |
| 44,5 | 2,6 | 4 | 11 | 44,5 | 0,05 | 23004 |
| 48,3 | 2,6 | 4 | 11,5 | 48 | 0,05 | 23005 |
| 54.0 | 2,6 | 4 | 12,5 | 54 | 0,07 | 23006 |
| 57.0 | 2,9 | 4 | 13 | 57 | 0,09 | 23007 |
| 60,3 | 2,9 | 6 | 16,5 | 60 | 0.10 | 23008 |
| 70.0 | 2,9 | 6 | 17,5 | 70 | 0,14 | 23009 |
| 76,1 | 2,9 | 6 | 18,5 | 76 | 0,16 | 23010 |
| 88,9 | 3,2 | 8 | 23 | 89 | 0,24 | 23011 |
| 101,6 | 3,6 | 8 | 24,5 | 102 | 0,34 | 23012 |
| 108.0 | 3,6 | 8 | 25,5 | 108 | 0,37 | 23013 |
| 114,3 | 3,6 | 8 | 26 | 114 | 0,42 | 23014 |
| 133.0 | 4.0 | 10 | 32 | 133 | 0,63 | 23015 |
| 139,7 | 4.0 | 12 | 35,5 | 140 | 0.80 | 23016 |
| 159.0 | 4,5 | 15 | 43 | 159 | 1,22 | 23017 |
| 168,3 | 4,5 | 15 | 44,5 | 168 | 1.40 | 23018 |
| 193,7 | 5,4 | 20 | 56 | 195 | 2,10 | 23019 |
| 219,1 | 5,9 | 30 | 68,5 | 220 | 2,90 | 23020 |
| 244,5 | 6,3 | 30 | 75 | 240 | 3,90 | 23021 |
| 273.0 | 6,3 | 40 | 90 | 270 | 5,40 | 23022 |
| 323,9 | 7,1 | 40 | 99 | 320 | 7,30 | 23023 |
| 355,6 | 8.0 | 40 | 106 | 350 | 9,80 | 23024 |
| 406,4 | 8,8 | 50 | 125 | 400 | 14,50 | 23026 |
| 419.0 | 10.0 | 50 | 128 | 400 | 17,00 | 23027 |
Informations fournies à titre indicatif, non contractuelles. Poids théoriques. Disponibilités et prix sur demande.
