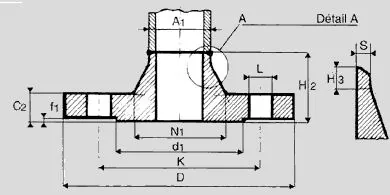

Brides à collerette à souder en bout type 11 B – ISO PN10
5 références. Cliquez sur un code article pour l’ajouter à votre demande de devis.
| Dia. Nomin. | Collerettes | Diam. ext. | Ep. | Hauteurs | Dia. col. (base) | Perçages | Portées de joint | Poids | Codes articles | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DN | D. Soud. A1 mm | Ep. S mm | D mm | C2 mm | Totales H2 mm | H3 mm | N1 mm | T. de boulons | Diam. K mm | Diam. d1 mm | Haut. f1 mm | kg | |
| 200 | 219,1 | 5,6 | 340 | 24 | 62 | 16 | 235 | 8×22 | 295 | 268 | 3 | 11,3 | 25100 |
| 250 | 273 | 6,3 | 395 | 26 | 68 | 16 | 292 | 12×22 | 350 | 320 | 3 | 14,7 | 25101 |
| 300 | 323,9 | 7,1 | 445 | 26 | 68 | 16 | 344 | 12×22 | 400 | 370 | 4 | 17,4 | 25102 |
| 350 | 355,6 | 7,1 | 505 | 26 | 68 | 16 | 385 | 16×22 | 460 | 430 | 4 | 23,6 | 25103 |
| 400 | 406,4 | 7,1 | 565 | 26 | 72 | 16 | 440 | 16×26 | 515 | 482 | 4 | 28,6 | 25104 |
| 450 | 457 | 7,1 | 615 | 28 | 72 | 16 | 488 | 20×26 | 565 | 532 | 4 | 32,5 | |
| 500 | 508 | 7,1 | 670 | 28 | 75 | 16 | 542 | 20×26 | 620 | 585 | 4 | 38,1 | |
| 600 | 610 | 7,1 | 780 | 28 | 80 | 18 | 642 | 20×30 | 725 | 685 | 5 | 44,6 | |
| 700 | 711 | 8 | 895 | 30 | 80 | 18 | 745 | 24×30 | 840 | 800 | 5 | 62,4 | |
| 800 | 813 | 8 | 1015 | 32 | 90 | 18 | 850 | 24×33 | 950 | 905 | 5 | 84,1 | |
| 900 | 914 | 10 | 1115 | 34 | 95 | 20 | 950 | 28×33 | 1050 | 1005 | 5 | 98,5 | |
| 1000 | 1016 | 10 | 1230 | 34 | 95 | 20 | 1052 | 28×36 | 1160 | 1110 | 5 | 115 | |
| 1200 | 1219 | 11 | 1455 | 38 | 115 | 25 | 1255 | 32×39 | 1380 | 1330 | 5 | 182 | |
Informations fournies à titre indicatif, non contractuelles. Poids théoriques. Disponibilités et prix sur demande.
