Tubes et accessoires › Tubes canalisations › Accessoires › Brides
Brides plates à souder type 01 A – brides pleines type 05 A ISO PN16
41 références. Cliquez sur un code article pour l’ajouter à votre demande de devis.

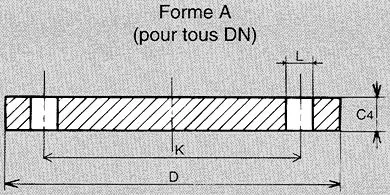

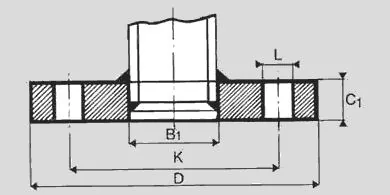

| BRIDES PLATES Type 01A | BRIDES PLEINES Type 05 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Diam. Nominaux | Alésages | Diam. extérieurs | Ep. | Perçages | Poids | Codes articles | G (1) | Ep. C4 | Poids Forme A | Codes Articles | |
| DN | B1 mm | D mm | C1 mm | Trous de boulons | K mm | Kg | mm | mm | kg | ||
| 10 | 18 | 90 | 14 | 4×14 | 60 | 0,6 | 24121 | 14 | 0,63 | 24200 | |
| 15 | 22 | 95 | 14 | 4×14 | 65 | 0,67 | 24122 | 14 | 0,72 | 24201 | |
| 20 | 27,5 | 105 | 16 | 4×14 | 75 | 0,94 | 24123 | 16 | 1 | 24202 | |
| 25 | 34,5 | 115 | 16 | 4×14 | 85 | 1,1 | 24124 | 16 | 1,23 | 24203 | |
| 32 | 43,5 | 140 | 16 | 4×18 | 100 | 1,62 | 24125 | 18 | 1,8 | 24204 | |
| 40 | 49 | 150 | 16 | 4×18 | 110 | 1,86 | 24126 | 18 | 2,1 | 24205 | |
| 50 | 61,5 | 165 | 18 | 4×18 | 125 | 2,47 | 24127 | 18 | 2,88 | 24206 | |
| 60 | 71 | 175 | 18 | 4×18 | 135 | 2,7 | 20 | 3,6 | |||
| 65 | 71 | 185 | 18 | 4×18 | 145 | 3 | 24128 | 55 | 20 | 4 | 24207 |
| 77,5 | 24129 | ||||||||||
| 80 | 90,5 | 200 | 22 | 8×18 | 160 | 3,8 | 24130 | 70 | 20 | 4,77 | 24208 |
| 90 | 103 | 210 | 22 | 8×18 | 170 | 4,2 | 24131 | 80 | 22 | 5,6 | |
| 100 | 109,3 | 220 | 22 | 8×18 | 180 | 4,4 | 24132 | 90 | 22 | 6,2 | 24210 |
| 116 | 24133 | ||||||||||
| 125 | 134,6 | 250 | 24 | 8×18 | 210 | 5,95 | 24134 | 115 | 22 | 8,1 | 24211 |
| 141,5 | 24135 | ||||||||||
| 150 | 161 | 285 | 24 | 8×22 | 240 | 7,15 | 24136 | 140 | 24 | 11,4 | 24212 |
| 170,5 | 24137 | ||||||||||
| 175 | 196 | 315 | 24 | 8×22 | 270 | 8,4 | 24138 | 165 | 24 | 14,1 | 24213 |
| 200 | 222 | 340 | 26 | 12×22 | 295 | 9,7 | 24156 | 190 | 26 | 17,6 | 24230 |
| 225 | 248 | 370 | 26 | 12×22 | 325 | 11,4 | 215 | 26 | 21 | ||
| 250 | 276,5 | 405 | 32 | 12×26 | 355 | 15,8 | 24152 | 240 | 26 | 24,9 | 24231 |
| 300 | 324,5 | 460 | 32 | 12×26 | 410 | 19 | 24153 | 290 | 28 | 35 | 24232 |
| 350 | 359,5 | 520 | 36 | 16×26 | 470 | 29 | 24154 | 325 | 30 | 47,8 | 24233 |
| 400 | 411 | 580 | 38 | 16×30 | 525 | 36 | 24155 | 375 | 32 | 63,5 | 24234 |
| 450 | 462,5 | 640 | 42 | 20×30 | 585 | 46 | 425 | 36 | 90 | ||
| 500 | 513,5 | 715 | 44 | 20×33 | 650 | 62 | 475 | 40 | 120,7 | ||
| 550 | 574 | 775 | 44 | 20×33 | 710 | 67,7 | 525 | 40 | 143 | ||
| 600 | 616,5 | 840 | 48 | 20×36 | 770 | 90 | 575 | 44 | 193 | ||
| 700 | – | 910 | – | 24×36 | 840 | – | 670 | 48 | 243 | ||
| 800 | – | 1025 | – | 24×39 | 950 | – | 770 | 52 | 333 | ||
| 900 | – | 1125 | – | 28×39 | 1050 | – | 860 | 58 | 448 | ||
| 1000 | – | 1255 | – | 28×42 | 1170 | – | 960 | 64 | 616 | ||
| 1200 | – | 1485 | – | 32×48 | 1390 | – | 1160 | 76 | 1111 | ||
Informations fournies à titre indicatif, non contractuelles. Poids théoriques. Disponibilités et prix sur demande.
