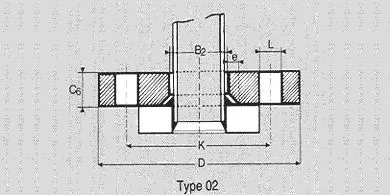

Brides plates tournantes – type 02 A / collets plats à souder PN10 type 32

38 références. Cliquez sur un code article pour l’ajouter à votre demande de devis.

Diamètres Nominaux	Alésages	Diamètres extérieurs	Ep.	Perçages		Chanfreins à 45°	Poids	Codes articles
DN	B2 mm	D mm	C6 mm	Trous de boulons	Diam. K mm	e mm	kg
10	19	90	14	4×14	60	3	0,6
15	24	95	14	4×14	65	3	0,69	24001
20	30	105	16	4×14	75	4	0,8	24002
25	36	115	16	4×14	85	4	1,1	24003
32	46	140	16	4×18	100	5	1,64	24004
40	54	150	16	4×18	110	5	1,86	24005
50	65	165	18	4×18	125	5	2,2	24006
65	81	185	18	4×18	145	6	2,62	24007
80	94	200	22	8×18	160	6	3,32	24008
100	113	220	22	8×18	180	6	3,67	24009
	119
125	138	250	24	8×18	210	6	4,54	24010
	145
150	164	285	24	8×22	240	6	5,6	24011
	173
175	201,5	315	24	8×22	270	6	6,4	24012
200	225	340	24	8×22	295	6	7,25	24013
250	279	395	26	12×22	350	8	12,4	24014
300	329	445	26	12×22	400	8	16	24015
350	362	505	28	16×22	460	8	25	24016
400	413	565	32	16×26	515	8	32	24017
450	467	615	38	20×26	565	8	42	24018
500	517	670	38	20×26	620	8	59	24019
600	618	840	48	20×36	770	8	87,6

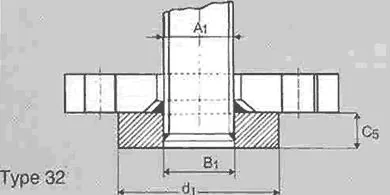

COLLETS PLATS A SOUDER
ISO PN10 Type 32

Diam. Nominaux – DN	Aléasges – B1 mm	Diam extérieurs – d1 mm	Ep. – C5 mm	Poids – kg	Codes Articles
10	18	40	10	0,09	24020
15	22	45	10	0,11	24021
20	27,5	58	12	0,2	24022
25	34,5	68	12	0,28	24023
32	43,5	78	12	0,34	24024
40	49	88	12	0,43	24025
50	61,5	102	14	0,62	24026
65	77,5	122	14	0,79	24027
80	90,5	138	16	1,1	24028
100	109,6	158	16	1,31	24029
	116
125	134,8	188	18	1,96	24030
	141,5
150	161,1	212	18	2,18	24031
	170,5
200	222	268	20	3,1	24032
250	276,5	320	22	4,22	24033
300	327,5	370	22	4,85	24034
350	359,5	430	22	6,71	24035
400	411	482	24	8,28	24036
450	462,5	532	24	10	24037
500	513,5	585	26	11,5	24038

Informations fournies à titre indicatif, non contractuelles. Poids théoriques. Disponibilités et prix sur demande.
